Негизги технология өзгөчөлүктөрү
1) Биздин фабрикадан Zenith 1500 Single Pallet Block Making Machine сатып алуу үчүн шектенбесек болот. Ultra-Dynamic деп аталган жогорку сапаттагы серво тыгыздоо системасы өтө жогорку тыгыздыкты жана экстремалдык динамиканы билдирет. Ошентип, ал жогорку сапаттагы буюмдарды тез жана натыйжалуу өндүрүүгө кепилдик берет. Айрыкча чоң көлөмдөгү продукциялар үчүн, ошондой эле алдын ала жана аралык титирөө менен өндүрүлгөн премиум өнүмдөр үчүн бул титирөө системасы көптөгөн артыкчылыктарды берет. Система экологиялык жактан таза жана техникалык тейлөө аз талап кылынган өндүрүштү колдогон май ваннасы жок иштейт.
2) Вибрация үстөлү, мотордун кайчылаш устуну жана рамка каптал бөлүктөрү үчүн бурама арматураларды колдонуу бул Zenith 1500 Single Pallet Block Makeing Machine машинасынын өзгөчөлүгү болуп саналат. Бул рынокто уникалдуу болуп саналат, анткени ал кардардын өндүрүш шарттарына ылайыкташа алат. Бурама конструкциясы да туруктуу байланыштарды жана эң сонун туруктуулукту камсыз кылат.

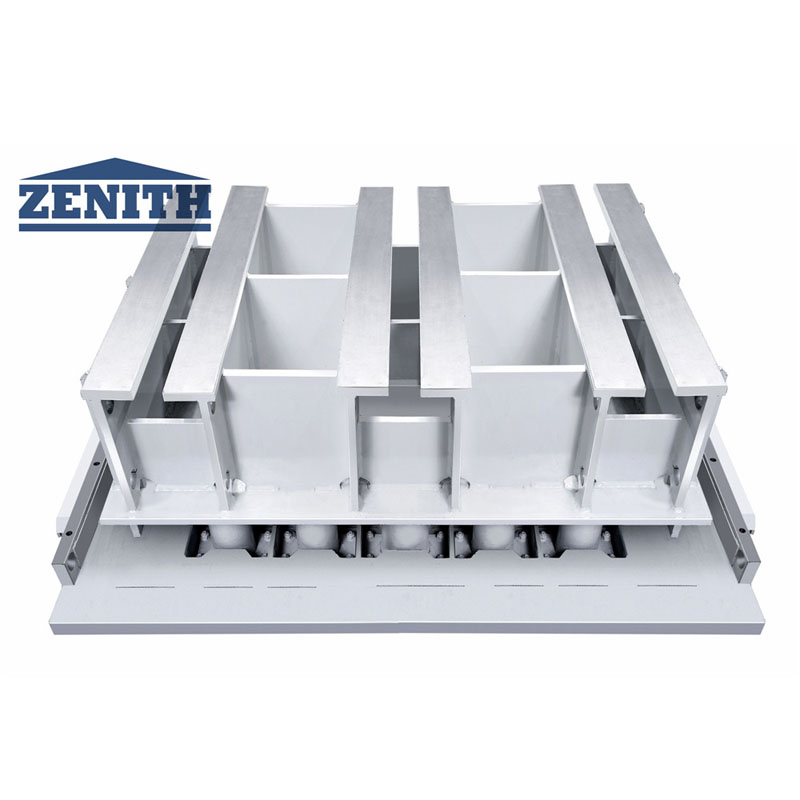

3) Пневматикалык көк кысуучу аппарат көктүн оңой өзгөрүшүн камсыз кылат. Калып андан ары бекитилбестен жайгаштырылган-мисалы. калыптын кармагычындагы болттар. Ал пневматикалык иштетилген кысуучу рычагдар менен бекитилет. Алдын ала жана негизги титирөөнүн жеке жөндөөлөрүнүн аркасында титирөөнүн оптималдуу натыйжалары жана калыптын узак иштөө мөөнөтү жетишилет. Көк кысуучу аппарат эми башка машина жана калыптарды өндүрүүчүлөрдүн калыптарды бекитүү системаларына ылайыкташтырылышы мүмкүн.
4) Zenith 1500 Single паллет блоктарын жасоочу машина үчүн жаңы траверс иштелип чыкты, ал мамычаларды капталынан жекече алып салууга мүмкүндүк берет. Бул жаңы өзгөчөлүк тейлөө иштеринин учурунда көп убакытты үнөмдөйт жана алмашуу алда канча коопсуз жана аз күч менен жүргүзүлүшү мүмкүн. Бул монтаждын бүт геометриясы, анын ичинде мамычалары мурунку ZENITH 1500 машинасына окшош. Бул жаңы траверсти учурдагы машиналарда кайра жабдууга болот.

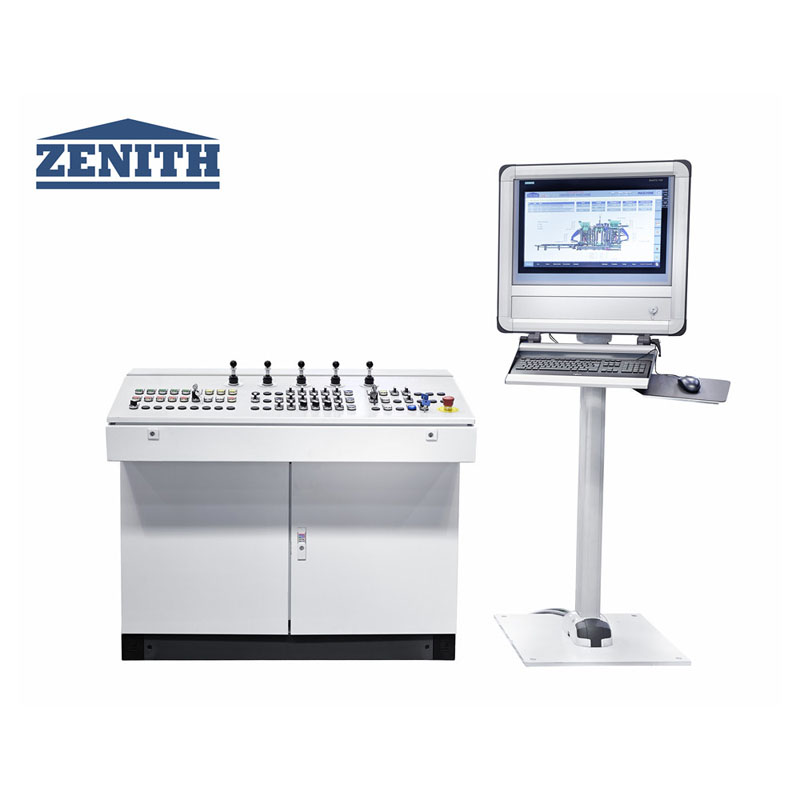

5) 5) Өзүн-өзү түшүндүрүүчү жана интуициялык визуализация концепциясы машинанын иштөөсүн оңой үйрөнүүгө кепилдик берет. Жаңы диагностикалык дизайн операторлорго эң жакшы тууралоолорду тандоодо жардам берет. Убакытты талап кылган көйгөйлөрдү жоюунун кереги жок болуп калды жана өндүрүштүн токтоп калуулары минимумга чейин кыскарды. Акыркы маалыматтар базасынын технологиясын колдонуу менен, бардык маалыматтарды жазып, баалоого жана сактоого болот. Бул маалыматтар заводдун толук түйүнүнүн аркасында бардык жерде жеткиликтүү.
Техникалык маалыматтар

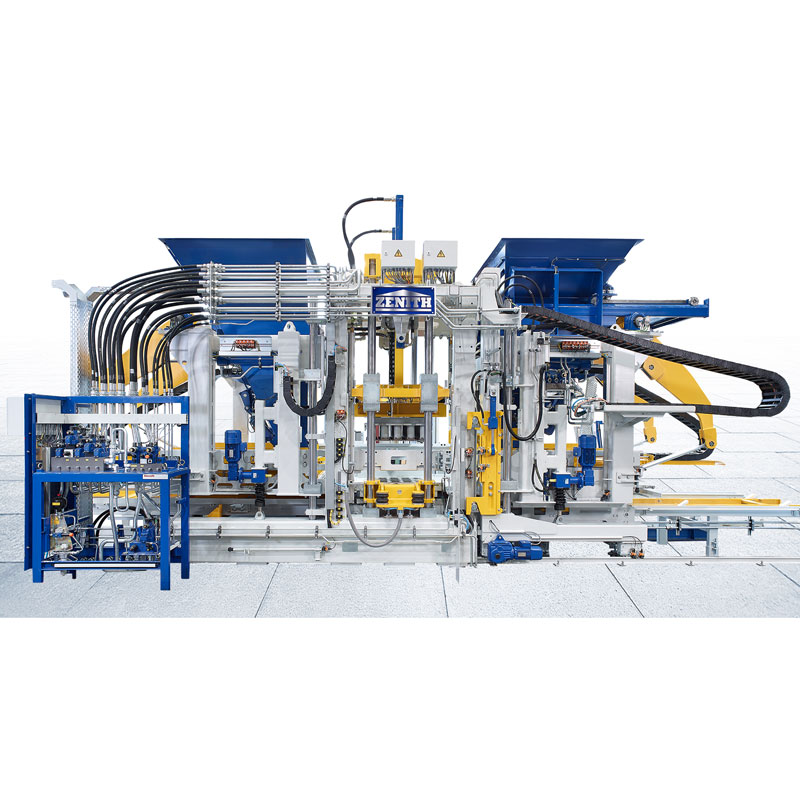

Zenith 1500 бир блок жасоочу машинанын негизги конфигурациясы | |
Макс. такта өлчөмү | 1400 мм x 1200 мм x14 мм |
Калыптоо аянты | Калыптын макети боюнча |
Продукт өлчөмү | 50мм-500мм |
Автоматтык уулу машинанын техникалык параметрлери | |
Макс. жүк жөндөмдүүлүгү | 15 кг |
Макс. ар бир стеллаждын жүк көтөрүмдүүлүгү | Дизайн катары |
Кыстаруу стойкасынын ар бир эки катмарында максималдуу жүк көтөрүү | Дизайн катары |
Колдоо кронштейнинин ички туурасы | 1,060 мм |
Киргизүү стеллажынын катмарлары | Схема катары иштелип чыккан |
Киргизүү стеллажынын аралыгы | Дизайн катары |
Эненин машинеси айдоо күчү | 11КВт |
Продукт бийиктиги | |
Макс. бийиктик | 500мм |
Мин. бийиктик | 30мм |
Стекинг бийиктиги | |
Макс. Стекинг бийиктиги (поддон менен кошо) | 1800мм |
Макс. Өндүрүш аянты (стандарттык өлчөмдөгү өндүрүш астында) | 1,350* 1,050мм |
Палеттин өлчөмү (стандартты) | 1400*1100мм |
Болот плитанын калыңдыгы | 14мм |
Негизги материалдын силосунун көлөмү | |
Силос пигменттерин эске албаганда | 1500л |
Машинанын бийиктиги | |
Пигменттерди кошпогондо | 35T |
Палет конвейери | 1.6T |
Гидротехникалык түзүлүш | 3.2T |
Машинанын өлчөмү | |
Макс. жалпы узундугу | 8250мм |
Макс. жалпы бийиктиги | 4,650 мм |
Макс. жалпы туурасы | 3,150 мм |
Машинанын техникалык параметрлери / энергия керектөө | |
Вибрация системасы | Серво титирөө системасы |
Вибрация столу | Максималдуу: 175KN, 60HZ |
Жогорку титирөө | Максималдуу: 32KN |

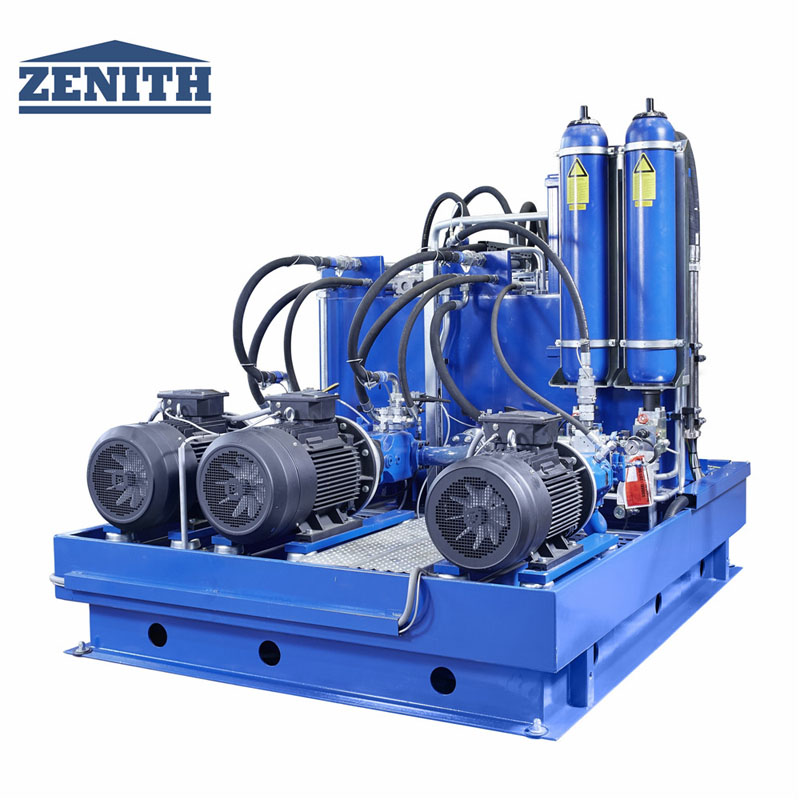

Гидравликалык басым | |
Жалпы агым | 540л/мин |
Иштөө басымы | 180 бар |
Макс. күч | 140 КВт |

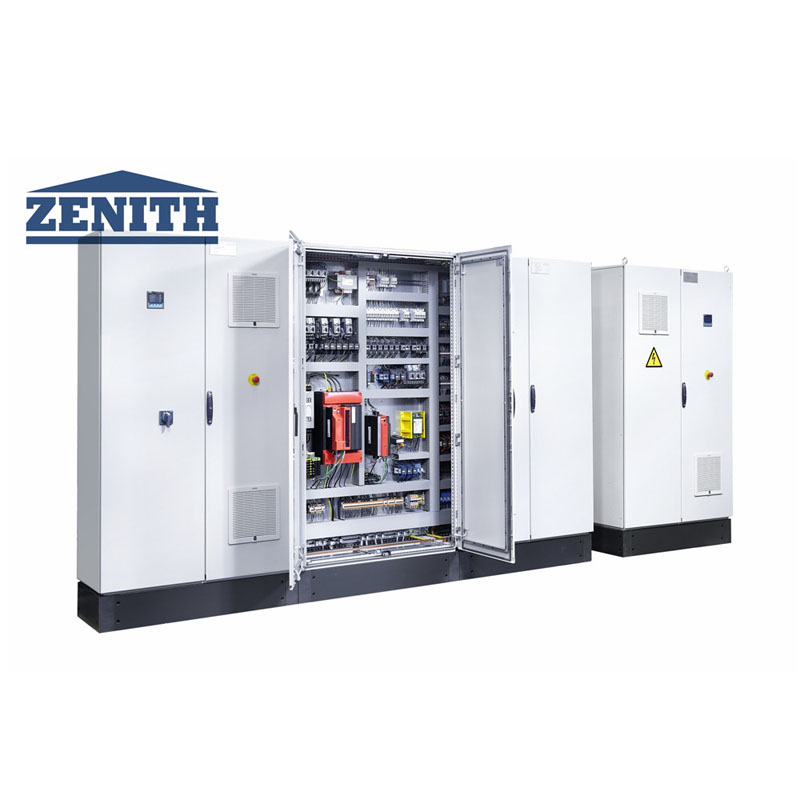

Башкаруу системасы | Siemens S7-1500, сенсордук экран консолу |
Өндүрүш кубаттуулугу
Блок түрү | Өлчөмү (мм) | Сүрөттөр | Саны/цикл | Cycle Time | Өндүрүш кубаттуулугу (8 саатка) |
Hollow Block | 400*200*200 | 15 | 15с | 28 800 даана | |
Төрт бурчтуу брусчатка | 200*100*30 | 60 | 14с | 2 419 м2 | |
Төрт бурчтуу брусчатка (фейсмикссиз) | 200*100*80 | 60 | 115 | 3,110 м2 | |
Curstone | 150*1000*300 | 6 | 20с | 8 640 даана |
